一、串口扩展器电源说明
1、灰白色6口串口扩展器电源说明，左：黑色-，中间：空，右边：红色+。
2、黑色串口扩展器B型或C型电源说明， 左：红色+，中间：空，右边：黑色-。
3、SHUB串口扩展板电源说明，插入调度主机框、取主机电源不接。
二、调度主机与调度台串口扩展器联机说明

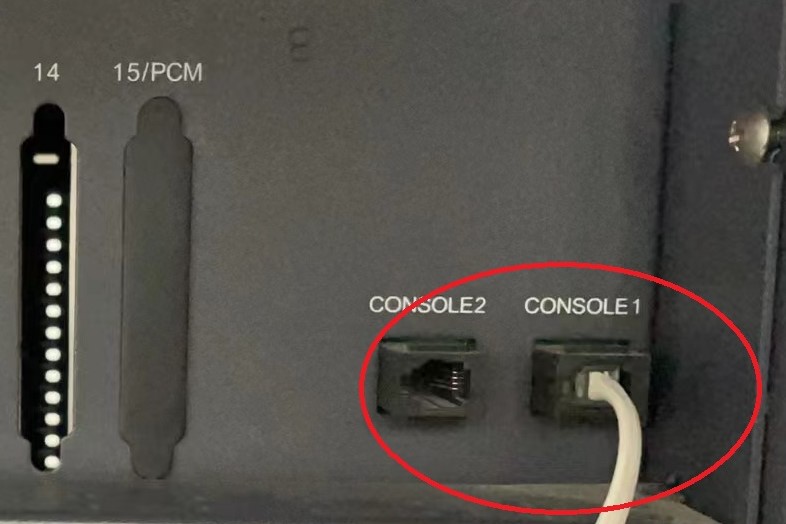

1、灰白色6口串口扩展器连机说明：1口、2口必须联结调度主要背面CONSOLE2或CONSOLE1交叉。即是调度主要背面CONSOLE1联连串口扩展器2口，调度主要背面CONSOLE2联连串口扩展器1口。3口或5口联PC电脑管理软件用。4口或6口接调度台用。
2、黑色串口扩展器B型连机说明： 1口、2口必须联结调度主要背面CONSOLE2或CONSOLE1交叉。即是调度主要背面CONSOLE1联连串口扩展器2口，调度主要背面CONSOLE2联连串口扩展器1口。3口或5口联PC电脑管理软件用。4口或6口接调度台用。

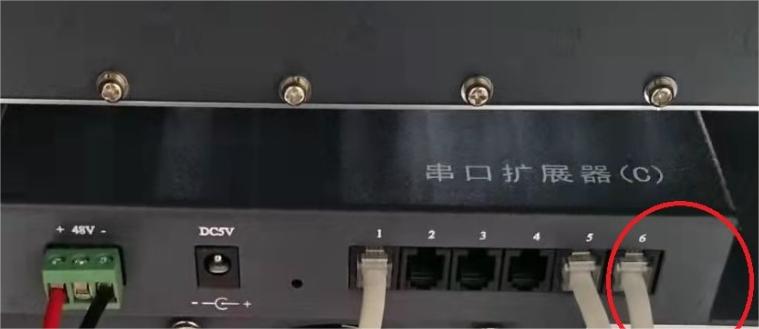

3、黑色串口扩展器（C)型连机说明： 1口必须联结调度主要背面CONSOLE1。2口、3口、4口、5口、6口可以任意连结PC电脑管理软件用、或接调度台用不用区分。
4、SHUB串口扩展板连机说明： 板子背面9针COM口必须联结调度主要背面CONSOLE1。板子正面3口、4口、5口、6口、NET网口可以任意连结PC电脑管理软件用、或接调度台用不用区分。
